Ładunek mocuje się dwiema metodami: odciągająco, czyli dociskając go pasami do podłogi, oraz blokująco (formfit), czyli opierając o ściany, rozpory lub inne jednostki. W praktyce łączy się je z matami antypoślizgowymi zwiększającymi tarcie i narożnikami chroniącymi taśmę oraz towar. Punktem odniesienia dla obliczeń jest norma EN 12195. Dobre mocowanie to dobór siły do masy i tarcia, nie liczba pasów na oko.
Dlaczego mocowanie decyduje o tym, czy towar dojedzie?
Załadowca rzadko widzi, co dzieje się z paletą po zamknięciu drzwi naczepy. A tam, przy pierwszym ostrym hamowaniu, na ładunek działa siła sięgająca 80 procent jego ciężaru skierowana do przodu. Tona towaru napiera wtedy jak osiemset kilogramów pchających w kabinę. Jeśli nic go nie trzyma, przesuwa się, przewraca albo przebija czoło naczepy. Stawka jest podwójna: zniszczony towar i przesyłka zatrzymana na kontroli drogowej, bo źle zamocowany ładunek to podstawa do unieruchomienia pojazdu. Kto odpowiada za ten stan, opisujemy w artykule kto odpowiada za mocowanie ładunku, a co grozi na drodze, w tekście o kontroli ITD. Ten artykuł jest o czymś innym: jak faktycznie się mocuje.
Dwie metody: odciąganie kontra blokowanie
Każde mocowanie sprowadza się do jednej z dwóch zasad albo ich połączenia.

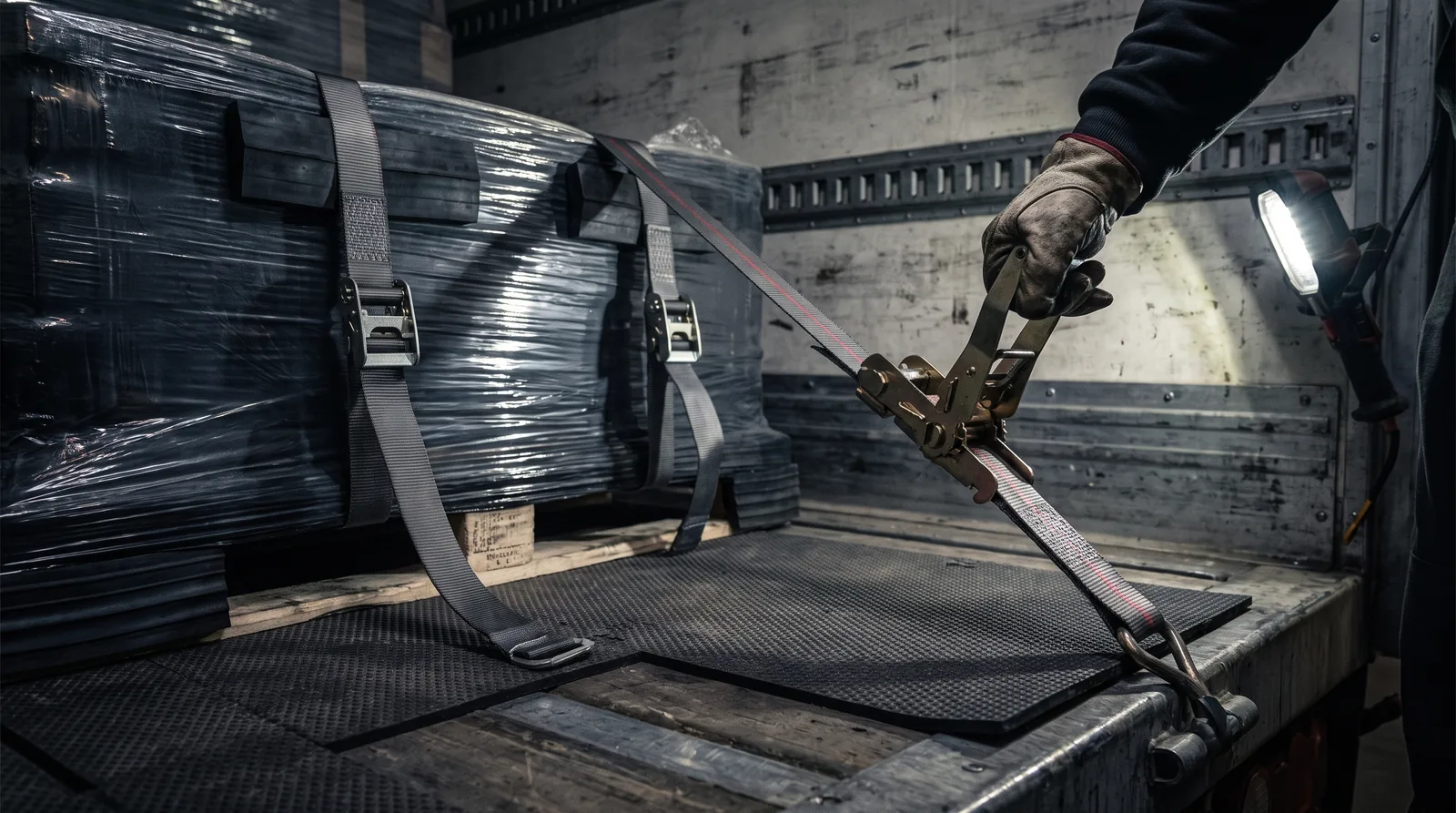

- Mocowanie odciągające (dociskowe). Pas przerzucony przez ładunek i napięty napinaczem dociska towar do podłogi. Nie trzyma go bezpośrednio, tylko zwiększa nacisk, a przez to siłę tarcia, która przeciwdziała przesunięciu. Kluczowa jest tu siła napięcia wstępnego STF, wybita na etykiecie pasa: im wyższa i im większe tarcie, tym mniej pasów potrzeba. Metoda uniwersalna, ale nieskuteczna przy śliskim podłożu i lekkim, wysokim ładunku.
- Mocowanie blokujące (formfit, kształtowe). Ładunek opiera się o czoło naczepy, ściany, rozpory, kłonice albo o sąsiednie jednostki tak, że nie ma dokąd się przesunąć. Nie polega na tarciu, tylko na fizycznej przeszkodzie. Najpewniejsza metoda, gdy da się załadować towar ciasno, bez luk. Luka między paletami to zaproszenie do rozbujania ładunku.
W praktyce oba podejścia się łączy: ciasny załadunek blokujący plus pasy odciągające tam, gdzie zostają wolne przestrzenie. Norma EN 12195 podaje wzory, którymi liczy się, ile pasów o danej sile STF potrzeba przy danej masie i współczynniku tarcia. Nie trzeba jej znać na pamięć, trzeba wiedzieć, że liczba pasów wynika z obliczenia, a nie z nawyku.
Pasy zaczepowe i napinacze: na co patrzeć
Pas to nie sznurek. Każdy ma etykietę z parametrami i to one, nie wygląd taśmy, decydują o przydatności.
- LC (Lashing Capacity) to dopuszczalna siła mocowania pasa, podana w daN. Przy mocowaniu blokującym to ona liczy się najbardziej.
- STF (Standard Tension Force) to siła napięcia wstępnego, którą realnie wprowadza napinacz. Decyduje o skuteczności mocowania odciągającego.
- SHF to siła ręczna przyjęta do wyznaczenia STF. Informacja pomocnicza z etykiety.
Pas z przetartą taśmą, naciętą krawędzią, zdeformowanym hakiem albo bez czytelnej etykiety wypada z użycia, bo jego realna wytrzymałość jest nieznana. Napinacz zaciska się do oporu ręką, bez przedłużek i rur, które przeciążają mechanizm i tak samo szybko puszczają. Pas prowadzi się przez punkty mocowania na ramie naczepy, nigdy przez ostre krawędzie ładunku bez ochrony.
Maty antypoślizgowe: tarcie, które zastępuje pasy
Współczynnik tarcia między ładunkiem a podłogą to najtańszy sposób na mniejszą liczbę pasów. Sucha stalowa podłoga naczepy i drewniana paleta dają tarcie, które w obliczeniach traktuje się ostrożnie, a mokra lub oszroniona podłoga jeszcze niżej. Mata antypoślizgowa z gumy podłożona pod ładunek podnosi współczynnik na tyle, że przy tej samej masie potrzeba wyraźnie mniej mocowania odciągającego. To realna dźwignia, nie dodatek. Matę kładzie się na czysto, na całej powierzchni styku, i wymienia, gdy jest zaolejona lub starta, bo brudna guma traci przyczepność.
Rozpory, belki i narożniki
- Rozpory i belki rozporowe. Poprzeczki rozpierane między ścianami naczepy zamykają wolną przestrzeń za ładunkiem i zamieniają luźno stojący towar w blokowany. Używa się ich, gdy naczepa nie jest wypełniona do czoła, żeby ostatnia paleta nie miała dokąd jechać przy hamowaniu.
- Narożniki (kątowniki ochronne). Pełnią dwie role naraz. Chronią taśmę pasa przed przetarciem o ostrą krawędź palety czy skrzyni, co bez nich potrafi zerwać pas przy pierwszym szarpnięciu. Jednocześnie rozkładają docisk pasa na szerszą powierzchnię, chroniąc sam towar przed wgnieceniem. Twarde narożniki z tworzywa lub metalu do krawędzi ostrych, tekturowe do lżejszego docisku i delikatniejszych opakowań.
- Kliny i podkłady. Do ładunków, które chcą się toczyć, oraz do wyrównania poziomu, żeby docisk pasa był równomierny.
Palety, ładunek luzem, rury i kręgi: różne reguły
| Rodzaj ładunku | Główne ryzyko | Zalecane podejście |
|---|---|---|
| Palety jednorodne | przesunięcie i przewrócenie, rozpad warstw | ciasny załadunek blokujący do czoła, foliowanie warstw, docisk pasami z narożnikami, mata pod palety śliskie |
| Ładunek luzem, kartony, worki | osypywanie się, przemieszczanie w luki | równe ułożenie bez pustych przestrzeni, przekładki, siatki i pasy odciągające, wypełnienie luk |
| Rury, wały, elementy walcowe | toczenie wzdłuż i w bok | kliny i podkłady blokujące toczenie, kłonice, mocowanie pętlowe uniemożliwiające obrót |
| Kręgi blachy (coile) | duża masa skupiona, toczenie | ułożenie w wannie coilowej lub kołysce, kliny, mocowanie blokujące oś toczenia |
Zasada wspólna: im bardziej ładunek chce się toczyć lub przewrócić, tym mniej wystarczy sam docisk z góry i tym ważniejsza jest fizyczna blokada. Rura zamocowana tylko pasem odciągającym nadal może się obrócić pod pasem. Jak dobrać opakowanie i paletyzację pod transport, opisujemy w artykule o paletach i zabezpieczeniu ładunku.
Typowe błędy załadowcy
- Liczba pasów na oko. Dwa pasy na paletę bo tak zawsze, bez związku z masą i tarciem. Ciężka paleta na śliskiej podłodze potrzebuje więcej, lekka na macie mniej.
- Mocowanie tylko odciągające przy śliskim podłożu. Bez maty i bez blokady docisk z góry ześlizguje się razem z ładunkiem.
- Pas przez ostrą krawędź bez narożnika. Taśma pęka w miejscu tarcia przy pierwszym szarpnięciu.
- Luki w załadunku. Wolna przestrzeń między jednostkami pozwala ładunkowi rozpędzić się, zanim uderzy w sąsiada.
- Zużyty osprzęt. Przetarty pas, zdeformowany hak, zaolejona mata: sprzęt bez pewnej wytrzymałości to mocowanie pozorne.
- Ignorowanie rozłożenia masy. Docisk równomierny wymaga równego ułożenia; przechylona paleta obciąża jeden pas.
Zanim podpiszesz list przewozowy, warto przejść listę kontrolną załadunku. Praktyczne zestawienie znajdziesz w naszej sekcji narzędzia.
Rola OTSL
Jako spedycja międzynarodowa organizujemy przewozy, w których mocowanie jest częścią zlecenia, a nie przypadkiem na rampie: dobieramy przewoźników z właściwym osprzętem, ustalamy sposób zabezpieczenia pod konkretny ładunek i pilnujemy, by załadunek w naszych magazynach w Kielcach, Legnicy i Milton Keynes był zgodny z zasadami przewozu. Obsługujemy trasy między Polską, Wielką Brytanią, Szwajcarią i resztą Europy. Więcej o zagrożeniach w drodze znajdziesz w sekcji ryzyka w transporcie, a konkretny załadunek omówisz przez formularz kontaktowy.
Krok po kroku
- Oceń właściwości ładunku. Sprawdź masę, wymiary oraz podatność towaru na odkształcenia przed doborem metody zabezpieczenia.
- Oczyść podłogę naczepy. Usuń piasek, żwir i zabrudzenia, aby zapewnić maksymalny współczynnik tarcia podłoża.
- Rozłóż maty antypoślizgowe. Umieść podkłady bezpośrednio pod punktami podparcia ładunku, dbając o ich właściwe przyleganie.
- Zastosuj narożniki i pasy. Załóż elementy ochronne na krawędzie ładunku i przełóż pasy przez wyznaczone punkty mocowania.
- Napnij pasy i skontroluj naciąg. Użyj napinacza do uzyskania odpowiedniej siły docisku, a po przejechaniu kilku kilometrów ponownie zweryfikuj stan mocowania.
Definicje
- Mocowanie odciągające: Dociskanie ładunku do podłogi pojazdu za pomocą pasów transportowych w celu zwiększenia siły tarcia.
- Mocowanie blokujące: Zabezpieczenie towaru poprzez jego bezpośrednie oparcie o ściany, rozpory lub inne jednostki ładunkowe.
- Maty antypoślizgowe: Podkłady ze specjalnego tworzywa zwiększające współczynnik tarcia między podłogą naczepy a ładunkiem.
- Narożniki ochronne: Elementy chroniące taśmę pasa przed przetarciem oraz zabezpieczające krawędzie towaru przed uszkodzeniem.
- Norma EN 12195: Europejski standard określający zasady obliczania sił wymaganych do prawidłowego zabezpieczenia ładunku.
Kiedy ta zasada nie obowiązuje?
Przedstawiony standard wyliczenia sił mocujących nie dotyczy przewozu ładunków sypkich, płynów w cysternach oraz towarów przewożonych na specjalistycznych naczepach niskopodwoziowych ze zintegrowanymi systemami ryglowania.
